在工業場景中，工控機發揮著至關重要的作用，然而，不少用戶在實際使用工控機時，不少用戶會對M.2與SATA接口的關系、硬盤協議匹配等問題產生疑惑，常遇到M.2硬盤“識別不到”等問題。今天我們就來深入解析這一現象背后的原因，并探討東田工控提供的完善解決方案。

　　一、M.2硬盤協議：SATA還是NVMe？

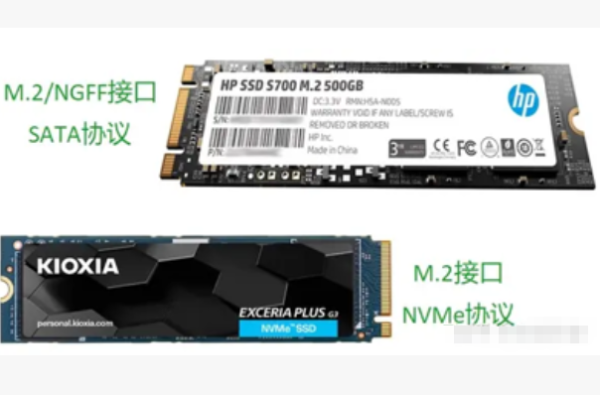

　　M.2固態硬盤主要支持SATA和NVMe兩種協議，它們在傳輸機制和性能上存在本質區別：

　　1.SATA協議：沿用傳統SATA通道，更大傳輸速度約600MB/s，兼容性強，幾乎所有主板都支持。

　　2.NVMe協議：基于PCIe總線，速度可達3500MB/s以上，性能遠超SATA，但對主板接口和系統支持有更高要求。

　　東田建議：

　　很多用戶在選購或更換M.2硬盤時，沒有注意協議兼容性，導致工控機無法識別硬盤，因此，用戶在選購前務必確認設備支持的協議類型，避免因協議不匹配導致識別失敗。

　　二、接口類型：B-Key、M-Key還是E-Key？

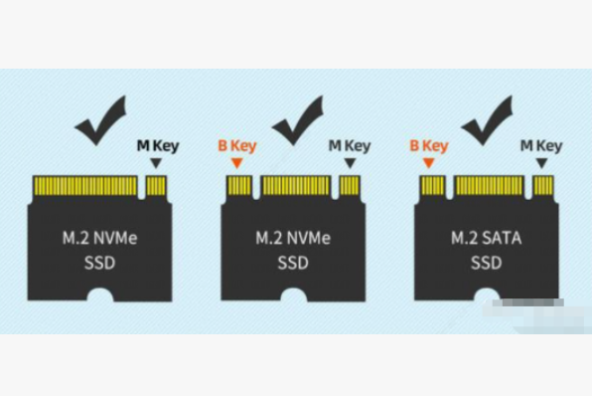

　　M.2接口并非“長得一樣就能插”。根據缺口位置的不同，分為多種“Key”類型：

　　1.B-Key：通常對應SATA協議硬盤；

　　2.M-Key：對應NVMe協議硬盤；

　　3.E-Key：則用于WiFi、藍牙等無線模塊，不用于存儲。

　　東田建議：

　　若將B-Key硬盤插入M-Key插槽，或反之，都會導致設備無法識別，在為工控機選配M.2硬盤時，必須核對接口類型，確保物理兼容。

　　三、尺寸規格：2230、2242還是2280？

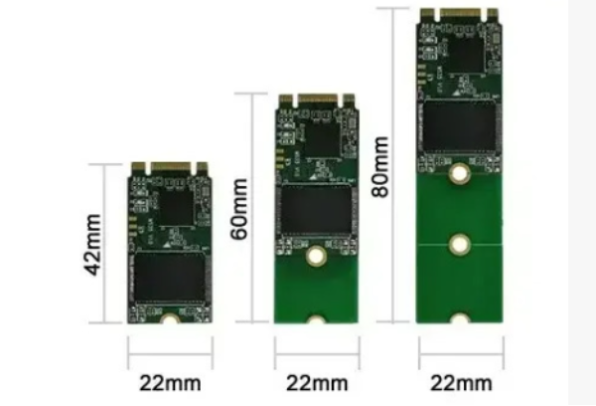

　　M.2硬盤的尺寸通常表示為“寬度×長度”，如2280（22mm×80mm）、2242（22mm×42mm）等。不同尺寸的硬盤需要對應尺寸的插槽和固定螺絲位。若尺寸不匹配，即便接口和協議正確，也可能無法安裝或固定不牢，在振動環境中易導致接觸不良。

　　東田建議：

　　工控機常工作在惡劣環境中，用戶在更換硬盤時，除關注協議和接口外，也要確認設備支持的物理尺寸。

　　四、實際案例解析

　　除了協議、接口、尺寸匹配的問題，接口信號共用也是工控機 M.2 硬盤識別異常的常見誘因。我們結合一則實際案例分析：

　　現象：機器裝 M.2 硬盤識別不到

　　問題：檢查發現沒有跳線帽

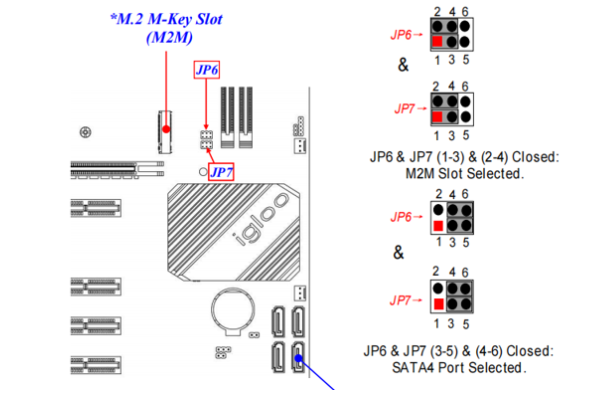

　　東田解決方案：該機器的 M.2 插槽和 SATA1 共用信號，需通過跳線帽控制，確保兩組跳線設置正確

　　五、結語

　　東田工控憑借深耕行業多年的經驗，擁有完善技術服務與專業團隊，從技術科普、產品選型到故障解決，全程為工控機用戶賦能。選擇東田工控，就是選擇可靠、專業與安心。
